焊接淬火（huǒ）礦篩網作為礦山、冶金、建材等行（háng）業的關鍵篩分設備配（pèi）件，其性能（néng）直接影響（xiǎng）生產效率和（hé）使用壽命。與傳統（tǒng）編織（zhī）篩網相比，焊接篩（shāi）網通過結（jié）構優化和工藝革新實現了性能的全麵突破，成為現代工業篩分領域的重要選擇。

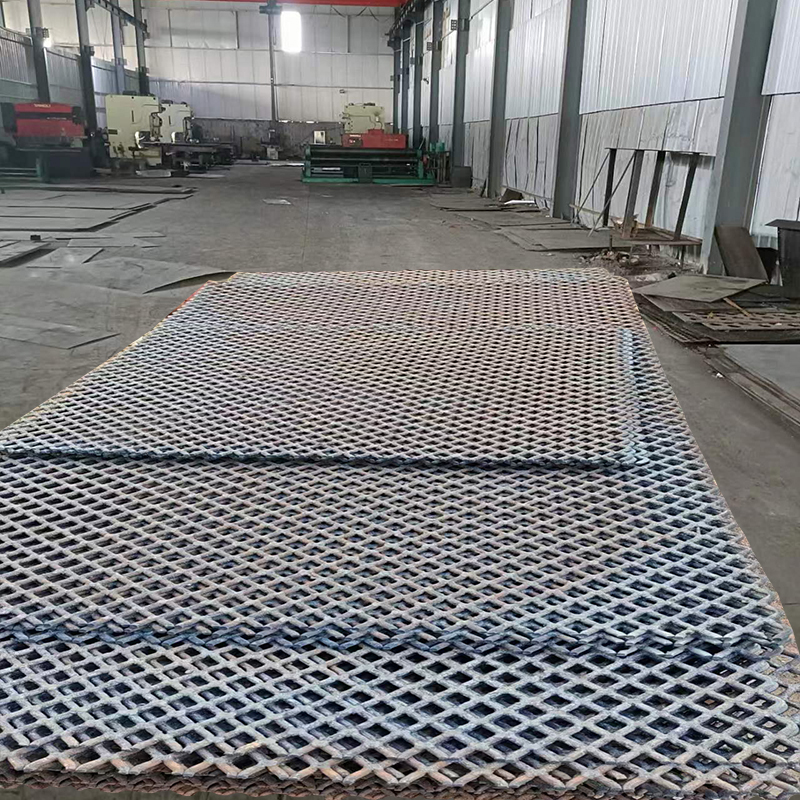

一、焊接篩網的核心性能（néng）優勢

1. 材料強化設計

焊（hàn）接篩網采用（yòng）錳鋼線材作為基（jī）礎材料，通過直徑加粗20%-30%的篩條設計，顯著提升整體結構強（qiáng）度（dù）。以常見的10mm孔徑篩網為例，焊接篩網的篩條（tiáo）直徑可達6-8mm，較編織篩網的4-5mm直徑提升50%以上。這種設計使單根篩條的抗彎強度提升約200%，為承受大顆粒物料（liào）衝擊奠定基礎。

2. 硬度梯度提升

經過淬火工藝處理後，材料硬度從原始錳鋼材質的190-220HB躍升至210-235HB。這種硬度提升並（bìng）非均勻分布，而是通過梯度淬火工藝在焊接節點形成硬度峰值（zhí）（可達240HB），既保證篩麵耐磨性，又（yòu）避免因（yīn）整體硬（yìng）度過高導致的脆性問題。實際工況測試顯示，淬火焊接篩網在鐵礦篩分中的使用壽命較普通編（biān）織網延長3-5倍。

3.革命性結構創新

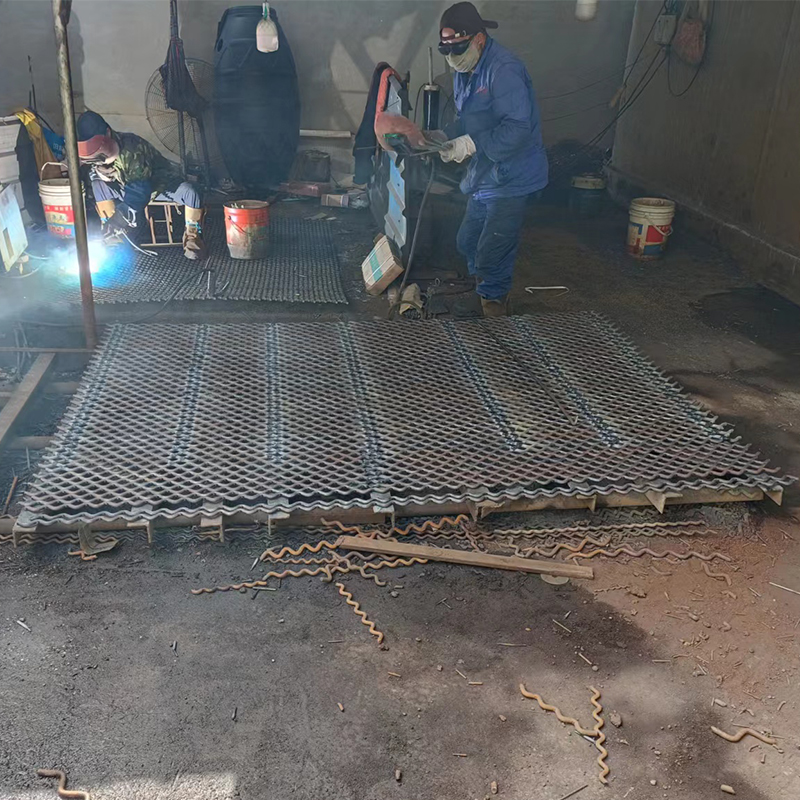

采用電弧焊接工（gōng）藝將經緯篩條（tiáo）熔接為（wéi）整（zhěng）體，消除傳統編織網存在的交叉滑動摩（mó）擦。振動測試表（biǎo）明，在頻率1000次/分鍾的條（tiáo）件下，焊接結構能減少80%的篩條間微動磨（mó）損。獨特的"鋼板式"整體結構使（shǐ）承重能力突（tū）破性提升，某銅礦應（yīng）用案例顯（xiǎn）示，單（dān）塊1.5×2m的焊接篩網可承載8噸動態負荷（hé），遠超同（tóng）等尺寸（cùn）編織網3噸的極限。

二、先（xiān）進製造工藝解析

1. 智能化焊接技術

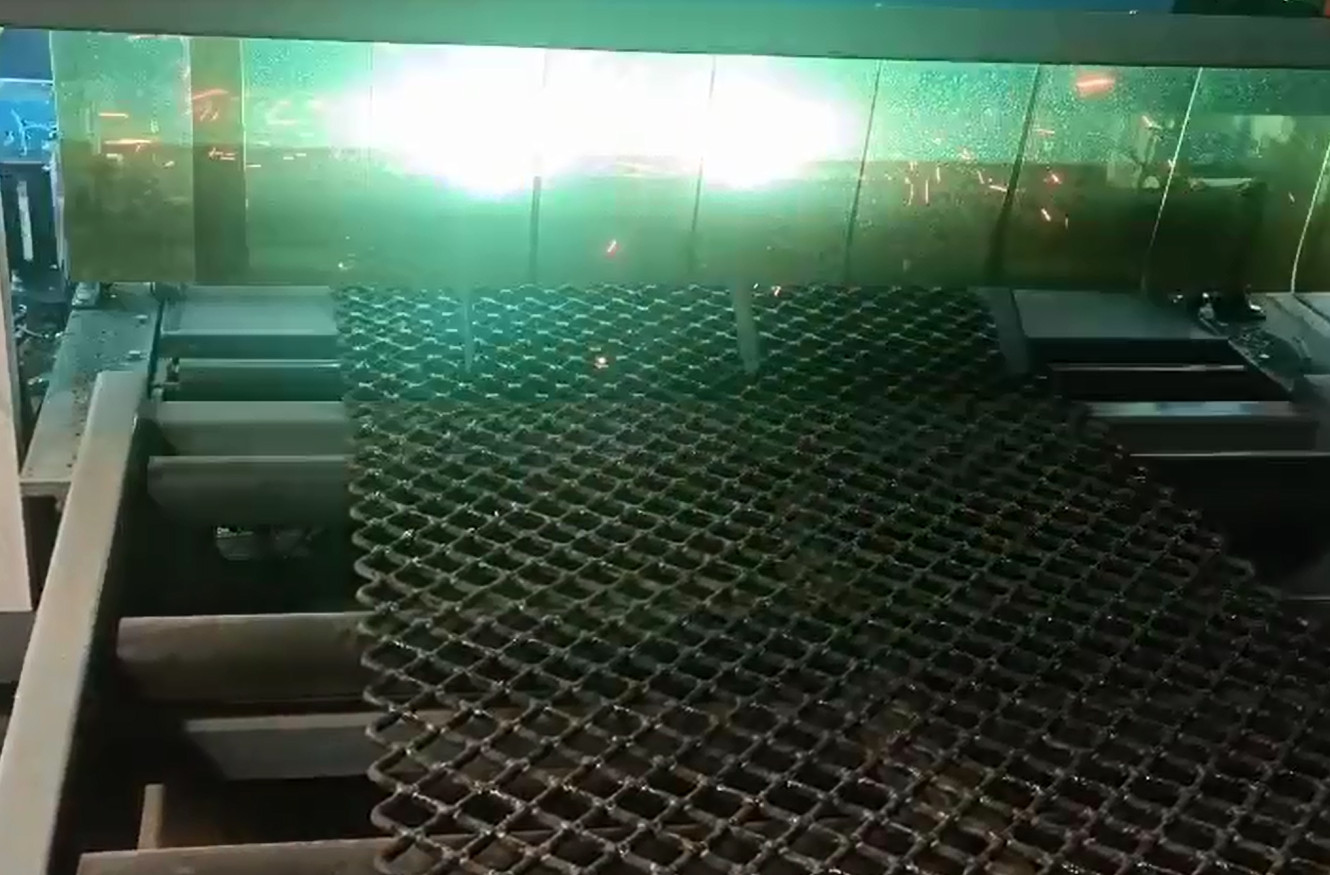

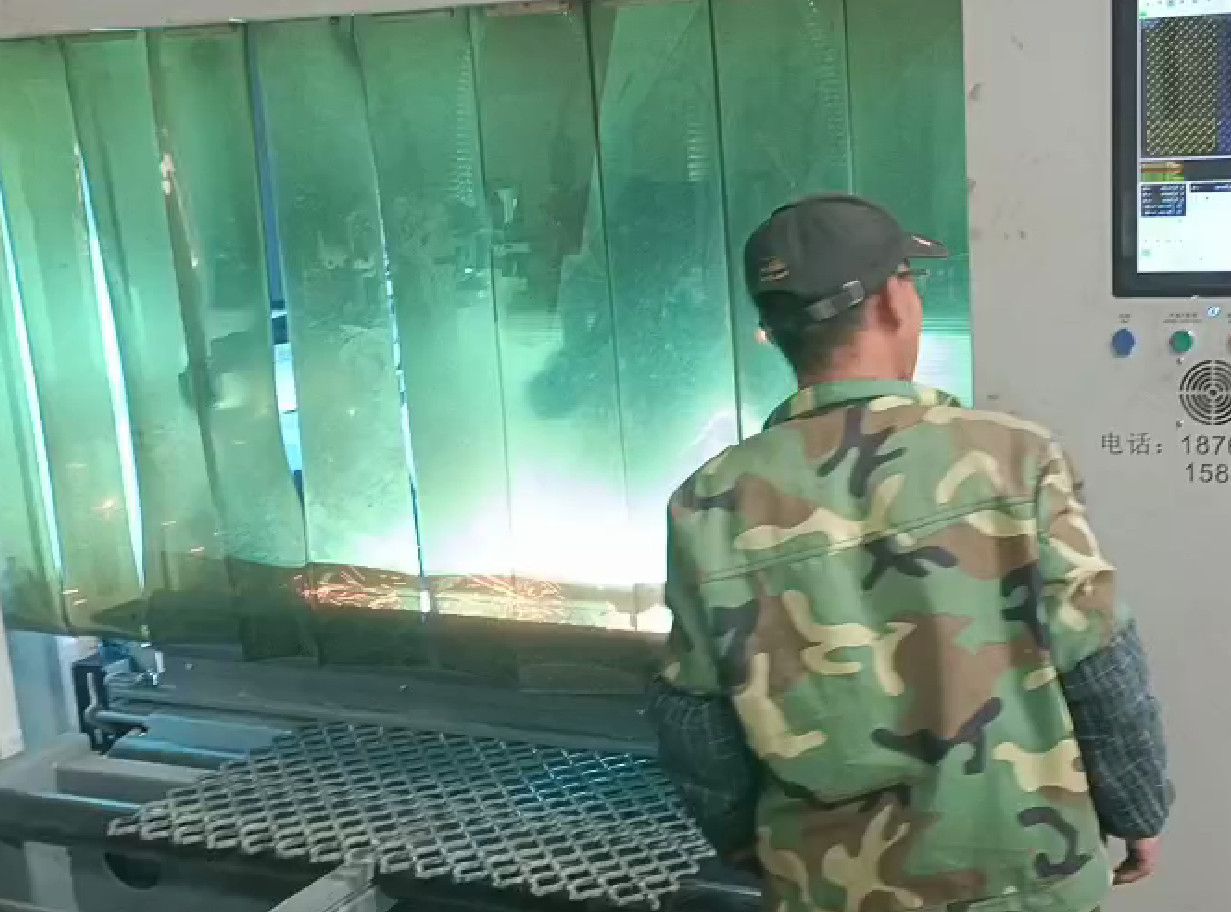

機器人精密焊（hàn）接：針對10mm以下孔徑篩網，六軸焊接機器人可實現0.2mm精度的焊點定位，焊接速度達15點/分鍾（zhōng），且每個焊點的熔深保持一致。某大型篩（shāi）網廠的對比數據顯示，機器（qì）人焊接的產品廢（fèi）品率從人工的5%降至0.3%。

大（dà）孔徑深熔工藝（yì）：對於絲徑≥10mm的粗（cū）條篩網，采用埋（mái）弧焊配合特殊焊劑，可實現12-15mm的（de）完全熔透深度（dù），經超聲（shēng）波探傷檢測，焊接（jiē）缺陷率低於（yú）0.1%。

2. 定製化淬火（huǒ）體係（xì）

介質選擇科學化：針對不同錳鋼成分（如ZGMn13與ZGMn18Cr2），建立水基聚合物溶液（yè）（20℃時冷卻速度120℃/s）與快速淬火油（yóu）（冷卻速度80℃/s）的匹配數據庫。

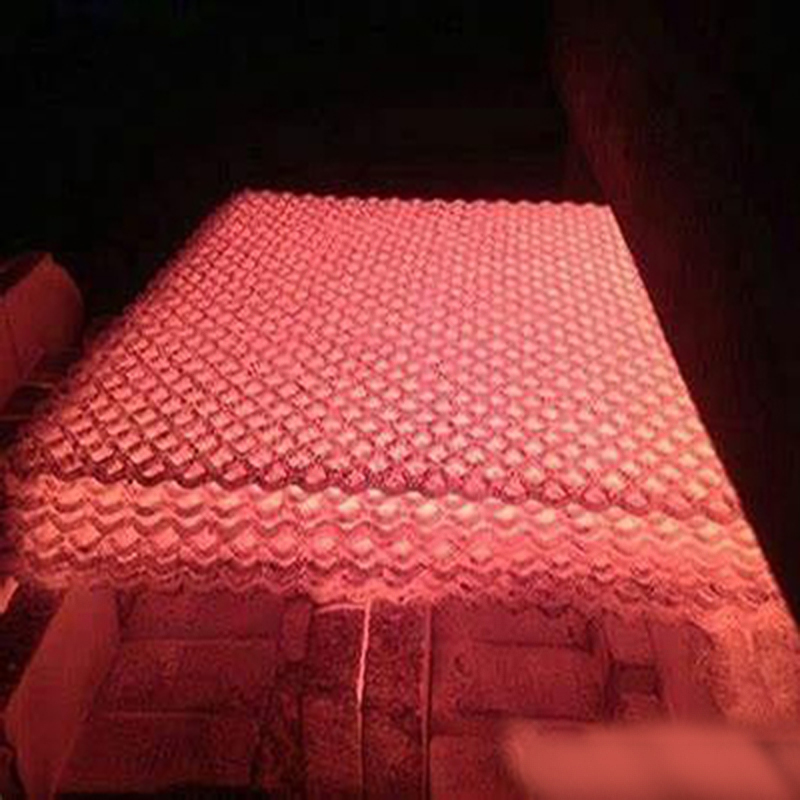

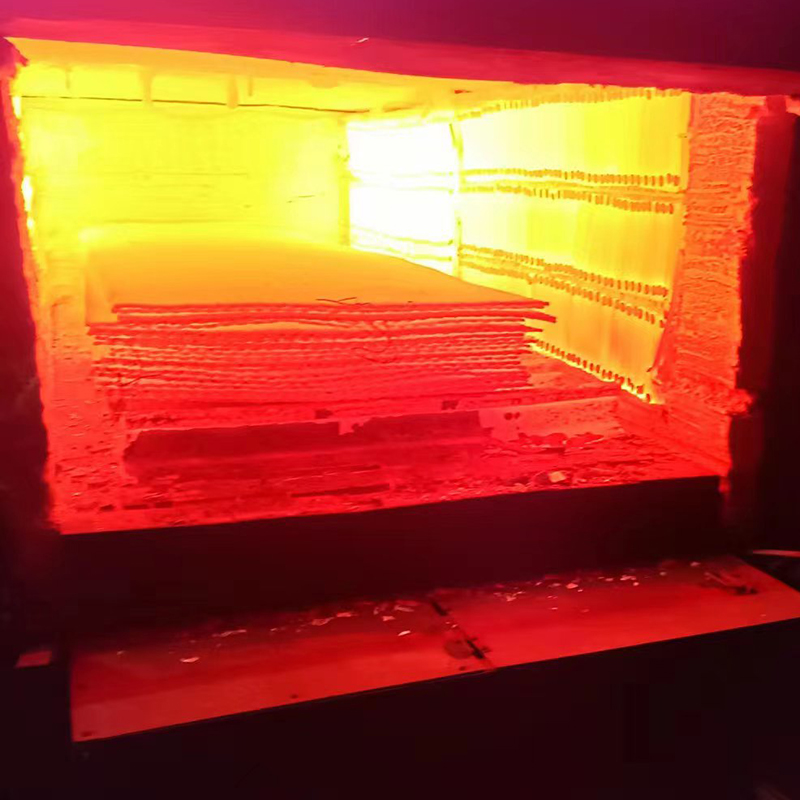

溫度（dù）精準控製：通過（guò）紅外測溫係統將奧氏（shì）體化溫度控製在950±10℃，保（bǎo）溫時間按厚度係數0.8min/mm計算，確保組織完全（quán）轉變。

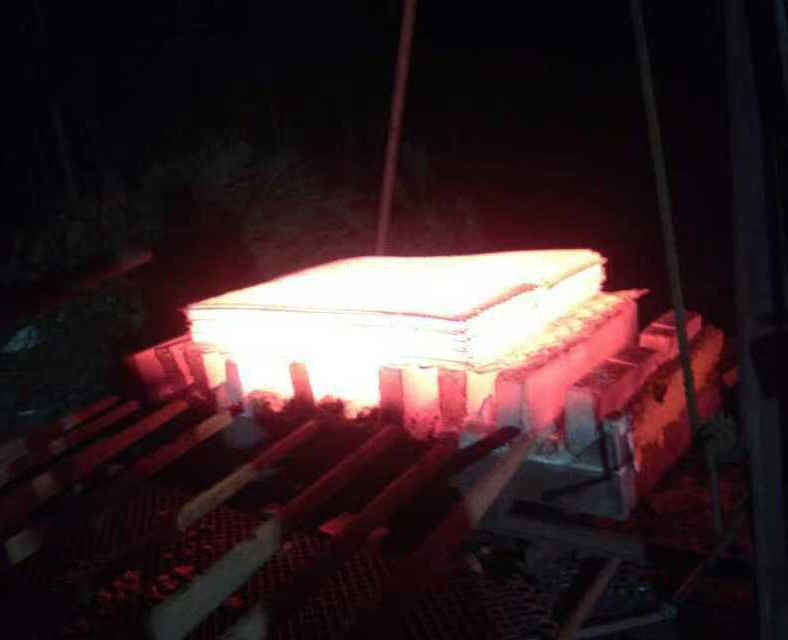

創新淬火工藝：對方孔（kǒng）15mm的篩網采用"水霧梯度淬火"，先以高壓水霧（壓力0.6MPa）快速冷卻至500℃，再轉為空冷（lěng），獲（huò）得表層硬度235HB、芯部韌性保持180HB的優化性能配比。

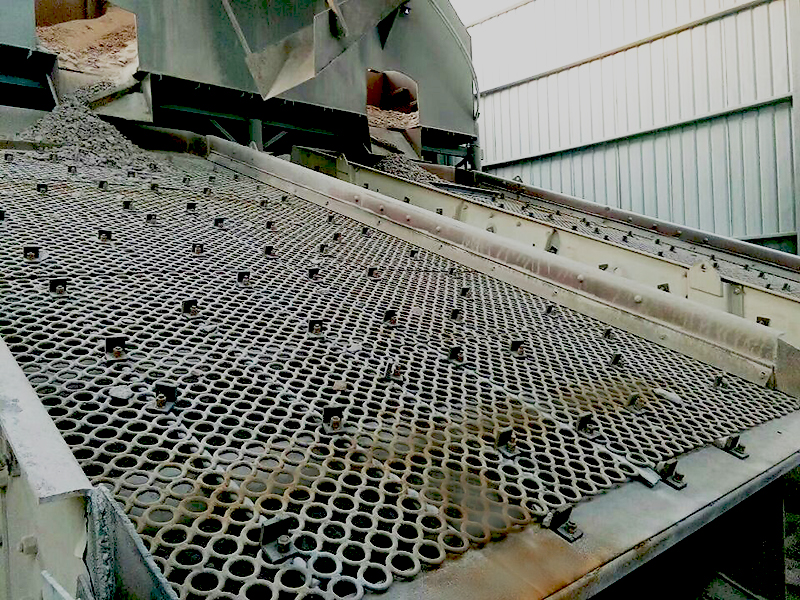

三、工程應（yīng）用價（jià）值深度挖掘（jué）

1. 安（ān）裝維護革命

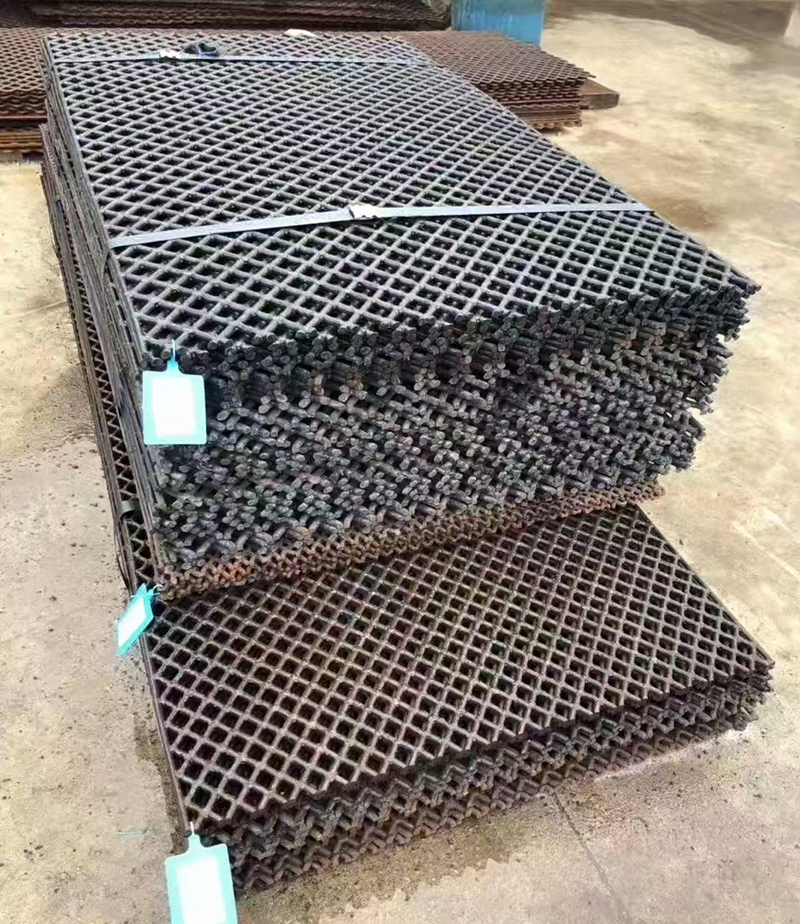

整體式結構使安裝時間縮短70%，且無需像編織網預留3%-5%的（de）拉伸餘量。某鐵礦改造（zào）項目采（cǎi）用模塊化焊接篩（shāi）網後，更換作業從原（yuán）來的8小時/次降至（zhì）2.5小時/次。特有的邊緣法蘭設計可實（shí）現單人多工具快速鎖（suǒ）緊，抗拉強度達500MPa以上。

2. 全生命周期成本優勢

雖然（rán）焊接（jiē）篩（shāi）網初期采購成本比編織網高30%-40%，但在以下方麵實（shí）現成本逆轉：

運輸損耗率從編織網的15%降至3%以下

 安裝調試成本降低60%

使用壽命延長至（zhì）編織網的2-3倍

某水泥廠的計算表明（míng），三年周期內綜合成本可降低25%以上。

3. 極端工況適應性

在-40℃低溫（wēn）環（huán）境（如北方礦山）和80℃高溫物料（如剛出窯的熟料）條件下，焊接篩網（wǎng）表現（xiàn）出優（yōu）異（yì）的抗熱疲勞性能。衝（chōng）擊試驗顯示，在（zài）5kg鋼球3m高度自由落體（tǐ）衝擊下，焊接篩網的變形量僅為編織網的1/4。

四、技術發（fā）展趨勢

1. 材料複合化：研發碳化鎢顆粒（含量15%-20%）表麵熔覆技術，有望將關鍵部位硬度提升至60HRC以上。

2.智能監測係（xì）統：嵌入光纖傳感器的"智能篩網"可實時監測應力分（fèn）布，預警疲勞（láo）損傷（shāng）。

3.綠色製造工藝：激光焊接+感應（yīng）淬火的新工（gōng）藝路線，能使能耗降低40%，且完全避免淬火介質汙染（rǎn）。

焊接淬火礦篩網的技術進化，本質上是（shì）通過材料科學、機械工程和熱處理的跨學（xué）科融（róng）合，解決了傳統篩分設備（bèi）“強度-韌性-耐磨”難以兼顧的三角矛盾。隨著數字化製造技術的深度應用，這（zhè）類產品正在從單純的耗（hào）材向具有狀態感知（zhī）能（néng）力的智能裝（zhuāng）備轉變，為現代工業篩分提供更優解決（jué）方案。
